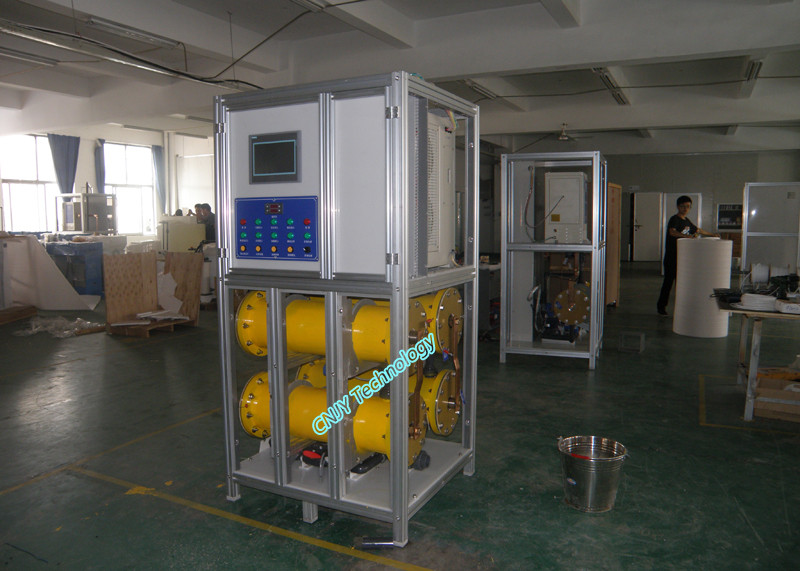

CNJS-20000自主研发高纯次氯酸钠液体串联式现场电解次氯酸钠发生器

    原理:

CNJS系列NaClO发生器是一种新型的用于现场生产NaClO溶液的设备,通过电解盐水生成次氯酸钠溶液的装置,是由溶盐装置,过滤装置,配比装置,电解电极总成,整流电源,自动控制系统,存储与投加等部分组成,制成的纯净次氯酸钠溶液是一种强氧化剂,具有很强的杀菌,漂白效果,是应用最广泛的一种消毒剂,主要应用于食品加工消毒,生活给水消毒,医院或城市污水处理消毒工程等.

   其工作原理是:氯化钠溶液在一定的槽电压作用下,在电解槽内发生一系列电化学反应,最终生成NaClO溶液,其中NaClO的生成过程可以通过化学方程式表达如下:



电极反应:

阳极:2Cl--2e→Cl₂

阴极:2H++2e→H₂

溶液反应:2NaOH+Cl₂→NaCl+NaClO+H₂O



技术参数:

型号	电源(V/Hz)	出液浓度(mg/l)	有效氯(Kg/h)	流量(m3/h)	盐耗(kg/d)	水耗(m3/d)	电耗    (kw)	尺寸(m)      (l×w×h)
CNJS-20000	380V/50Hz	7-9	20	2.5	1680	60	65	2200*1200*2400



产品说明:

> 有效氯浓度: 7.0-9.0g/L ;                          > 输入电源: 380V, 50Hz ;

>进水温度: 5-27℃；                                   > 进水压力: 0.2-0.4Mpa；

> 盐耗: 3.5kg/kg Cl2 ;                                 > 水耗: 125L/kg Cl2；

> 电解液体: 2.5~3% weak brine；             > 有效氯: ≥8000ppm

> 额定电流: 根据具体的选择模式;

备注:系统用水用盐要求



工艺流程图:





产品系统组成:



（1）、盐水制备模块 ：

制备发生器所需的饱和食盐水

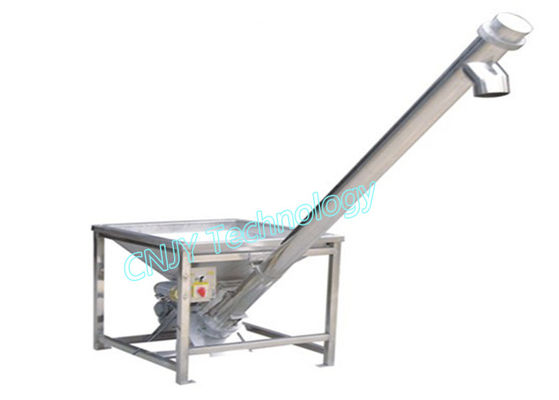

模块主要包括软水器、溶盐罐、加盐机、盐水精密调配系统等。

（2）、次氯酸钠发生模块 :

电解盐水制备次氯酸钠

次氯酸钠发生模块主要包括发生器、换热器、整流器、控制柜等

（3）、次氯酸钠储存模块 ：

储存制备完成的次氯酸钠

储存模块主要包括次氯酸钠储罐、排氢风机等。

（4）、次氯酸钠输送模块：

将制备完成的次氯酸钠送至投加点

输送模块主要包含投加输送泵、安全阀、背压阀、流量计等



选择佳尚环保的理由：

CNJS次氯酸钠发生器的优势:



消毒方法	安全性
电解现场制NaClO	最为安全的化学消毒方法,对环境无毒害,液态投药.
液      氯	氯气剧毒,腐蚀性也很强烈.氯气运输,储存不安全,极易造成泄漏和爆炸事故,对人的生命和环境造成巨大的影响..
商品次氯酸钠	属危险品,运输,储存不安全,储存时易降解,贮存时间短.运输费用高,液态投加.
二氧化氯	化合型反应不完全,投加副产物超标；高纯型运行成本高,不适合大中型水厂使用.

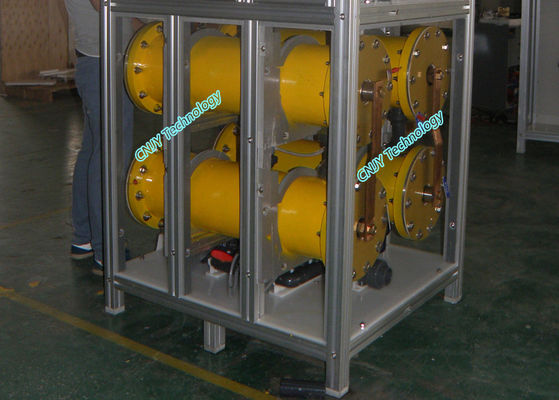

细节图:
