| 原产地: | China |
| 品牌名称: | CNJY |
| 认证: | ISO9001 |
| 产品型号: | CNJY-Y 3000 |
| 最小订货量: | 1套 |
|---|---|
| 价格: | 协商 |
| 包装: | 木箱 |
| 交货周期: | 5到14个工作日 |
| 付款条款: | T/T, Western Union |
| 供货能力: | 100台每月 |
原理:
CNJY-Y系列NaClO发生器是一种新型的用于现场生产NaClO溶液的设备,适用于各种需要NaClO进行消毒的场所.其工作原理是:氯化钠溶液在一定的槽电压作用下,在电解槽内发生一系列电化学反应,最终生成NaClO溶液,其中NaClO的生成过程可以通过化学方程式表达如下:
电极反应:
阳极:2Cl--2e→Cl2
阴极:2H++2e→H2
溶液反应:2NaOH+Cl2→NaCl+NaClO+H2O
技术参数:
|
型号 |
电源(V/Hz) |
出液浓度(mg/l) |
有效氯(Kg/h) |
流量(m3/h) |
盐耗(kg/d) |
水耗(m3/d) |
电耗 (kw) |
尺寸(m) (l×w×h) |
|
CNJY-Y3000 |
380V/50Hz |
7-9 |
3 |
0.375 |
252 |
9 |
17.5 |
900*700*1780 |
产品说明:
> 有效氯浓度: 7.0-9.0g/L ; > 输入电源: 380V, 50Hz ;
>进水温度: 5-27℃； > 进水压力: 0.2-0.4Mpa；
> 盐耗: 3.5kg/kg Cl2 ; > 水耗: 125L/kg Cl2；
> 电解液体: 2.5~3% weak brine； > 有效氯: ≥8000ppm
> 额定电流: 根据具体的选择模式;
备注:系统用水用盐要求
工艺流程图:

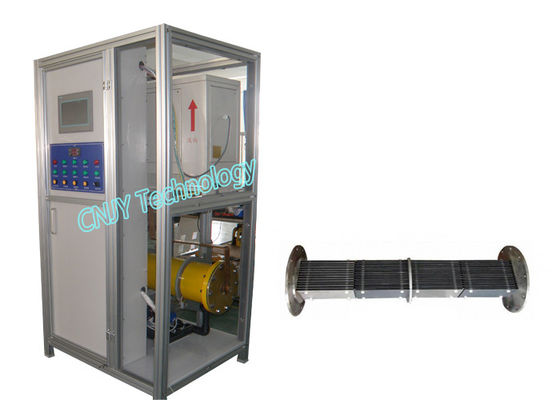

产品系统组成:
全自动次氯酸钠发生器系统完全实现全自动化生产,系统单元包含
A,自动溶盐罐:包括溶盐罐体,液位控制,溶盐泵,电动阀门,管道等部件组成一套自动输送盐,溶解盐,形成饱和盐水的装置；
B,饱和盐水过滤器:包括不锈钢二级精密过滤器,一级过滤精度50um,二级过滤精度5um,采用PP滤芯,滤芯可方便更换,确保盐水清洁；
C,稀盐水罐:把饱和盐水与生产用水稀释成为2.5%的稀盐水,供电解使用；
D,次氯酸钠发生器主机:包含电解槽,电解电源,智能控制中心PLC,控制元件,人机界面,上位机通讯模块,操作面板,主机支架,电动阀门,配电系统等；
E,次氯酸钠溶液存储槽:包括存储槽,排氢装置；
F,自动投加及在线监测系统:包括变频器,防腐计量投加泵,在线余氯监测仪组成闭环控制
投氯；
G,在线仪表系列:生产用水压力监测,稀盐水盐度在线监测,电解液温度监测,稀盐水流量监测,在线发生器站房易燃易爆气体监测,以上监测仪表均包含报警信号输出.
选择佳彧环保的理由(CNJY次氯酸钠发生器的优势:)
|
外观 |
|
|
设备框架三个月后就生锈,三年后影响设备的使用寿命和安全. |
||
|
占地面积 |
主机尺寸:1200*860*1950(所有集成于一体) |
主机尺寸:2000*1000*2200 控制柜:850*700*1800 镇流器:500*1000*1100 而且主机和控制柜,镇流器不能放一个室内,另增加一个设备间. |
节约空间,易于管理和安装. |
||
|
原材料 |
无典精制盐和工业盐 |
只能用无典精制盐 |
实用范围广,经济性和运行费用低 |
||
|
进水要求 |
根据实际情况可以不用软水器 |
必须使用软水器 |
可以减少不必要的环节,减少维护内容,增加设备安全性. |
||
|
盐水浓度 |
有盐水调配装置,让盐充分溶解,确保出来的盐水浓度稳定. |
无任何调配装置,盐水浓度不稳定. |
出液浓度稳定,延长设备使用寿命. |
||
|
稀盐水配比方式 |
通过水射器进行配比 |
通过普通的阀门进行控制 |
配比精度高,设备更安全. |
||
|
发生器固定方式 |
全部固定件都是模具化,设备安装更稳定, |
用简单的金属环加固,时间长设备要重新加固. |
|
||
|
电极片结构 |
复极式,串联式,大间隙,大通量 |
复极式,间隙小,通量小 |
通量大,设备温度好控制,电极寿命长. |
||
|
电极片厚度 |
电极厚度2mm |
电极厚度只有1.0mm |
电极寿命长,抗变形,不易短路. |
||
|
电极片镀层技术 |
纳米级钌铱氧化物涂层,分25次以上涂层,厚度达到20微米 |
普通级钌铱厚度薄,易变形. |
涂层附着力强,使用寿命长 |
||
|
电极间隙 |
大间隙,大通量 |
间隙小,通量小 |
通量大,设备温度低,效率高. |
||
|
排氢方式 |
两处逐步排气,加装检测仪 |
单处,易在管子中浓度上升影响安全 |
减少排氢死角,更安全. |
||
|
投加精度 |
多层投加形式,投加精度高 |
定量投加,出水数据不平稳. |
出水稳定,设备使用寿命长. |
||
|
智能控制 |
真正做到智能化,全集成式模块化结构, |
分散式组装,智能效果差 |
使用效果和稳定性高. |
||
|
电源系统 |
船舶级高频电源,低能耗,安全稳定性高,集成式和设备一体化 |
可控硅镇流器,大能耗,不安全,占空间,稳定性差 |
能耗低,占地小,故障少 |
||
|
酸洗程序 |
小型设备不酸洗,大型设备多保护酸洗移动设备 |
小设备也要酸洗,大型设备酸洗保护少 |
免酸洗,更稳定,更安全. |
||
|
人机界面 |
小型设备用西门子的触摸屏,大设备用工业级人机界面 |
小设备没有,大设备为普通型 |
方便使用,管理更简单. |
||
|
PLC程序 |
大小设备都是配置PLC,真正做到无人值守,智能控制. |
小设备无PLC,经常出现水质出水不稳定. |
适用于任何人,无需专业人员. |
||
|
安全性 |
全封闭式结构,设备的稳定和使用安全性高 |
全部设备和仪表裸露的外面,易损坏及老化 |
安装简单,使用寿命长 |
||
|
电极使用寿命 |
5--8年 |
小于5年 |
|
||
|
整机寿命 |
15年 |
8年 |
|
细节图对比:
结垢后易短路,上图就是结垢后电极烧毁.
