全自动低运行费多功能现场电解次氯酸钠发生器

    原理:

CNJY-Y系列NaClO发生器是一种新型的用于现场生产NaClO溶液的设备,适用于各种需要NaClO进行消毒的场所.其工作原理是:氯化钠溶液在一定的槽电压作用下,在电解槽内发生一系列电化学反应,最终生成NaClO溶液,其中NaClO的生成过程可以通过化学方程式表达如下:



电极反应:

阳极:2Cl--2e→Cl₂

阴极:2H++2e→H₂

溶液反应:2NaOH+Cl₂→NaCl+NaClO+H₂O



技术参数:

型号	电源(V/Hz)	出液浓度(mg/l)	有效氯(Kg/h)	流量(m3/h)	盐耗(kg/d)	水耗(m3/d)	电耗    (kw)	尺寸(m)      (l×w×h)
CNJY-Y5000	380V/50Hz	7-9	5	0.5	336	12	20	1200*860*1950



产品说明:

> 有效氯浓度: 7.0-9.0g/L ;                          > 输入电源: 380V, 50Hz ;

>进水温度: 5-27℃；                                   > 进水压力: 0.2-0.4Mpa；

> 盐耗: 3.5kg/kg Cl2 ;                                 > 水耗: 125L/kg Cl2；

> 电解液体: 2.5~3% weak brine；             > 有效氯: ≥8000ppm

> 额定电流: 根据具体的选择模式;

备注:系统用水用盐要求



工艺流程图:





产品系统组成:



全自动次氯酸钠发生器系统完全实现全自动化生产,系统单元包含

A,自动溶盐罐:包括溶盐罐体,液位控制,溶盐泵,电动阀门,管道等部件组成一套自动输送盐,溶解盐,形成饱和盐水的装置；

B,饱和盐水过滤器:包括不锈钢二级精密过滤器,一级过滤精度50um,二级过滤精度5um,采用PP滤芯,滤芯可方便更换,确保盐水清洁；

C,稀盐水罐:把饱和盐水与生产用水稀释成为2.5%的稀盐水,供电解使用；

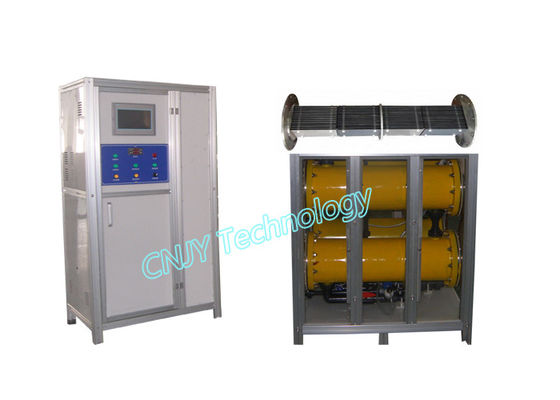

D,次氯酸钠发生器主机:包含电解槽,电解电源,智能控制中心PLC,控制元件,人机界面,上位机通讯模块,操作面板,主机支架,电动阀门,配电系统等；

E,次氯酸钠溶液存储槽:包括存储槽,排氢装置；

F,自动投加及在线监测系统:包括变频器,防腐计量投加泵,在线余氯监测仪组成闭环控制

    投氯；

G,在线仪表系列:生产用水压力监测,稀盐水盐度在线监测,电解液温度监测,稀盐水流量监测,在线发生器站房易燃易爆气体监测,以上监测仪表均包含报警信号输出.



选择佳彧环保的理由(CNJY次氯酸钠发生器的优势:)



消毒方法	安全性
电解现场制NaClO	最为安全的化学消毒方法,对环境无毒害,液态投药.
液      氯	氯气剧毒,腐蚀性也很强烈.氯气运输,储存不安全,极易造成泄漏和爆炸事故,对人的生命和环境造成巨大的影响..
商品次氯酸钠	属危险品,运输,储存不安全,储存时易降解,贮存时间短.运输费用高,液态投加.
二氧化氯	化合型反应不完全,投加副产物超标；高纯型运行成本高,不适合大中型水厂使用.

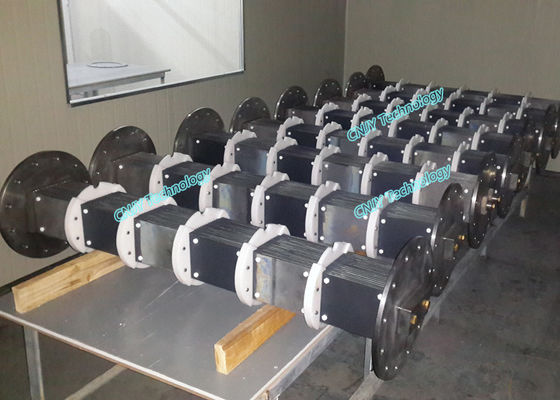

细节图:

永不生锈设计年限50年以上.
